Multischalterpanel 5/8 - XmediaSat MP-BMS508ECO für 8 Teilnehmer

Lieferumfang:

Bild	Bezeichnung	Menge
	Lochblech-Montageplatte 400x400 mit Erdungsanschluss für MS 44	1 Stück
	Multischalter 5/8 - Bauckhage BMS508DC für 8 Teilnehmer ohne Netzteil	1 Stück
	XmediaSat HQ Erdungswinkel 8 fach mit Cabelcon F-81 F-Anschlüssen	1 Stück
	Kaltec HQ Erdungswinkel 4 fach mit Cabelcon F-81 F-Anschlüssen	1 Stück
	DUR-line 10750  Sat-Überspannungsschutz Blitzschutz DLBS 3001	4 Stück
	Antennenkabel F-Stecker / F-Stecker - PPC 0.20 m schwarz Jumperkabel Patchkabel	4 Stück
	Antennenkabel F-Stecker / F-Stecker - PPC 0.30 m schwarz Jumperkabel Patchkabel	4 Stück
	Antennenkabel F-Stecker / F-Stecker - PPC 0.35 m schwarz Jumperkabel Patchkabel	4 Stück
	Linsen-Blechschraube Flachrundkopf 3.9x9.5 verzinkt,\n TORX TX15	8 Stück
	Sorglospaket: bereits vormontiert	1 Stück

Herstellerinformationen

Sorglospaket

Sie erhalten hier das Sorglospaket – Kabel vom LNB, Dosen und Potenzialausgleich anschließen, fertig.
Das Panel wird von uns so, wie auf dem Foto abgebildet, ausgeliefert. Die Abmessungen vom Montageblech sind 400 × 400 × 18 mm. Sie können es einfach an der Wand anschrauben.
Zusätzlich können wir optional dazu noch einen passenden Schrank liefern.

Potenzialausgleich

Die Antennenerrichtungsnormen VDE 0855- und die Blitzschutznorm VDE 0185-305 sagen zusammengefasst aus: Antennen (SAT-Anlagen) müssen in den Potenzialausgleich der Gebäude eingebunden sein und die bei einem Blitzeinschlag in die Antenne auftretenden Ströme müssen sicher in die Erde abgeleitet werden. Alle ankommenden und abgehenden Antennenkabel müssen in den Potenzialausgleich eingebunden werden. Dies wurde hier durch Erdungsblöcke/Erdungswinkel realisiert. Alle Komponenten sind über 6 mm² Erdungskabel mit dem Masseanschluss des Montagebleches verbunden. Das Montageblech muss noch über ein 6 mm² Erdungskabel an den Potenzialausgleich vom Haus angeschlossen werden.

Warum dieser Aufwand? Haftung im Schadensfall!

Stellt man im Schadensfall fest, dass keine ausreichenden Schutzmaßnahmen ergriffen wurden, haftet der Gebäudeeigentümer respektive der Anlagenbetreiber. Es wird seitens der Staatsanwaltschaft (bei Personenschäden) und/oder der Versicherungen (bei Sachschaden) genau geprüft, ob alle notwendigen Schutzmaßnahmen ergriffen wurden.

Zusätzlicher Überspannungsschutz

Die Eingänge vom Multischalter sind hier zusätzlich durch einen Überspannungsschutz gesichert.

Multischalter

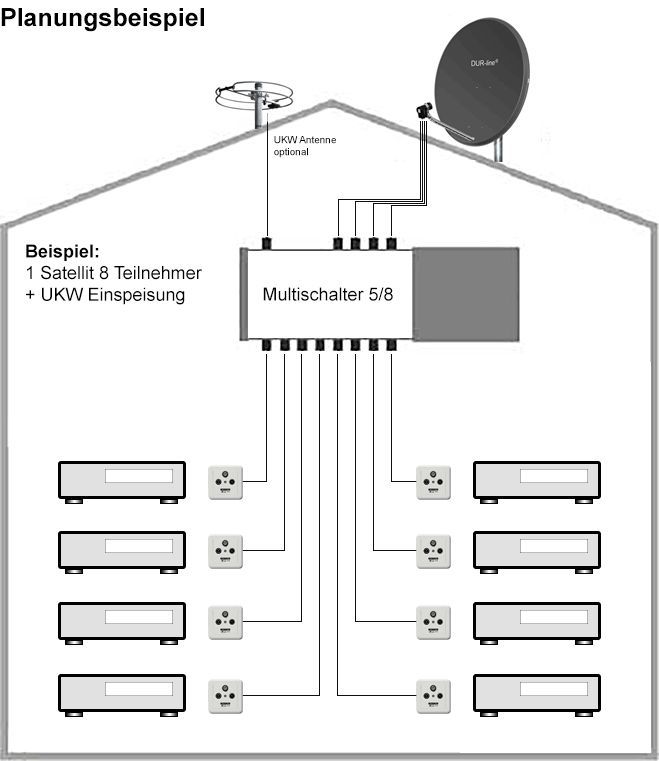

Hochwertiger Multischalter zum Empfang von einem Satelliten und der terrestrischen TV- und Rundfunksignale zur unabhängigen Verteilung auf bis zu 8 Satelliten-Receiver.
In Verbindung mit einem Quattro-LNB können Sie mit diesem Multischalter alle digitalen Programme auf acht Receivern empfangen. Am terrestrischen Eingang können Sie zusätzlich noch eine UKW-Antenne oder eine komplette terrestrische Antenne anschließen.

#EFAK_DIV_MULTISCHALTER58#

Technische Daten Multischalter

• Anzahl der Eingänge SAT: 4 / terrestrisch: 1
• Anzahl der Receiver-Ausgänge: 8 (F)
• Anzahl Ausgänge Kaskade: n.a.
• Frequenzbereich (MHz) SAT: 950–2300 MHz / terr.: 47–862 MHz
• Dämpfung Receiver-Ausgang (SAT) 5 dB +/-2,5 dB
• Dämpfung Receiver-Ausgang (terr.): 3 dB +/- 2 dB
• Max. Eingangspegel SAT (dBµV): 90 dBµV.
• Entkopplung (Isolation) SAT-Eingänge: > 30 dB
• Entkopplung (Isolation) SAT/terrestrisch: > 25 dB
• Max. Stromverbrauch vom Receiver (mA): 60 mA.
• Max. Eigenstromverbrauch intern (mA): 60 mA.
• Schaltspannung Selektion LNB/Polarität: 14,5 - 15,5 V
• Selektion High band (kHz): + Satellit 22 kHz +/- 4 kHz
• Stromversorgung LNB(s) durch Receiver: nein
• Integriertes Netzteil: 18 V / 500 mA
• Temp. Bereich / Nutzung: - 20 …+ 50 ° C / trockene Innenräume
• 3D / 4K / DVBS2 / SKY / HDTV-tauglich: Ja
• Quad LNB tauglich: Nein
• Terrestrisch aktiv: ja (optimal für den direkten Anschluss einer UKW-Antenne)

Made in Germany / 36 Monate Garantie
