Sat-Finder-Messgerät/Messhilfe zum Einmessen von Sat-Anlagen DUR-line

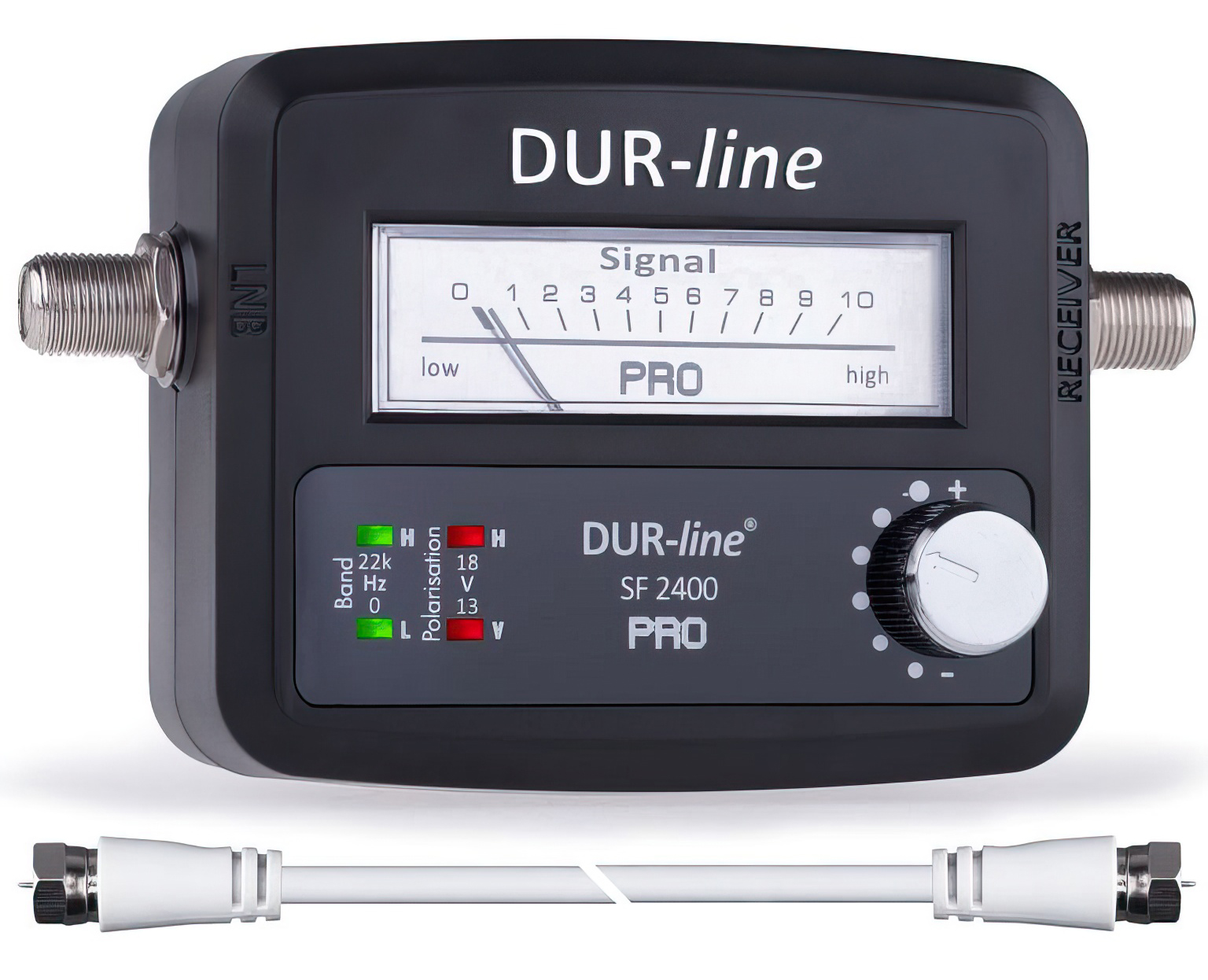

Sat-Finder mit Zeigermessgerät und akustischer Anzeige zum Ausrichten von Satelliten-Antennen.Dieses gut durchdachte und tausendfach erprobte Gerät wird einfach zwischen das LNB und den Receiver geschaltet. Beim Ausrichten der Antenne wird der Empfang durch eine optische Anzeige mit Hintergrundbeleuchtung und durch einen akustisches Messton angezeigt und ermöglicht so eine schnelle und optimale Ausrichtung der Antenne. Der zusätzliche Empfindlichkeits-Regler ermöglicht die optimale Anpassung an die Signalstärke. Als zusätzliches Highlight können Sie durch die 4 eingebauten LEDs sofort die 4 wichtigsten Einstellungen Ihres Receivers sehen:
14 V / 18 V / 22 KHz / 0 KHz

Technische Daten

Frequenzbereich 950 ~ 2300 MHz (digital/analog)
Regler für sehr hohe Eingangsempfindlichkeit
Hintergrund-Skalenbeleuchtung
Tonsignal

Stromversorgung über Receiver / PC-Karte +13 / +18 V
Stromaufnahme max: 100 mA
Betriebsspannung 15 V ± 3 V
DC Durchlass
22 KHz-tauglich
Digitaltauglich
Anschlüsse: 2 x F-Buchsen
Abmessungen: 105 x 62 x 43 mm
Mit 21 cm Verbindungskabel

Hinweis!
Für starke LNBs sollten Sie noch das 10dB Dämpfungsglied mitbestellen.


Anleitung für den Satelliten Astra 19,2° Ost:

Voraussetzung ist, dass Sie bereits einen Receiver an dem LNB angeschlossen haben. Wenn der LNB ein Quattro-LNB ist, schließen Sie den Sat-Finder mit dem beiliegenden kurzen Kabel am H/H Ausgang an, beim Single, Twin, Quad oder Octo-LNB nehmen Sie einfach den ersten Ausgang.

Sonderfall Monoblock-LNB: Der Monoblock empfängt zwei Satelliten gleichzeitig. Hierfür muß beim Receiver die DiSEqC-Steuerung aktiviert werden. Beachten Sie dazu die Anleitung zum Monoblock.

Zum Receiver: Hier stellen Sie den Sender WDR Duisburg (12,604 MHz Horizontal SR 22000 kHz) ein. Dieser sollte bereits in der Senderliste vorprogrammiert sein. Ansonsten gehen Sie auf manuelle Suche und wählen beim Receiver den Transponder mit der Frequenz 12604 MHz horizontal aus.
Zur Antenne: Stellen Sie den Elevationswinkel, hinten an der Sat-Antenne, auf 30 Grad ein. Drehen Sie die Sat-Antenne Richtung Süden. Drehen Sie den Regler am Sat-Finder auf Mitte (50 Prozent). Jetzt drehen Sie die Sat-Antenne langsam Richtung Osten bis der Zeiger ausschlägt. Im Normalfall steht der Zeiger jetzt rechts auf über 10. Drehen Sie den Regler am Sat-Finder so das der Zeiger in der Mitte auf ca. 5 steht. Drehen Sie die Sat-Antenne nun weiter Richtung Osten. Er wird im Verlauf mehrmals ein Signal anzeigen. An der Position wo der stärkste Ausschlag ist, sollte auch der Astra 19,2° Ost sein. Wenn Sie den starken Auschlag gefunden haben, kontrollieren Sie bitte am TV/Receiver ob Sie Empfang haben. Wenn trotz Ausschlag kein Empfang kommt, haben Sie den falschen Satelliten angepeilt. Drehen Sie die Antenne weiter links/rechts bis Sie den richtigen Satellit gefunden haben. Wenn Sie den Satellit gefunden haben, stellen Sie die Sat-Antenne auf das Maximum an Signalstärke ein. Hierfür müssen Sie den Evelationswinkel hinten am Spiegel auch nochmal prüfen.
