Multischalterpanel 5/8 - XmediaSat MP-DMS58ECO für 8 Teilnehmer

Lieferumfang:

Sie erhalten hier das Sorglospaket - Kabel vom LNB, Dosen und Potentialausgleich anschließen - fertig.

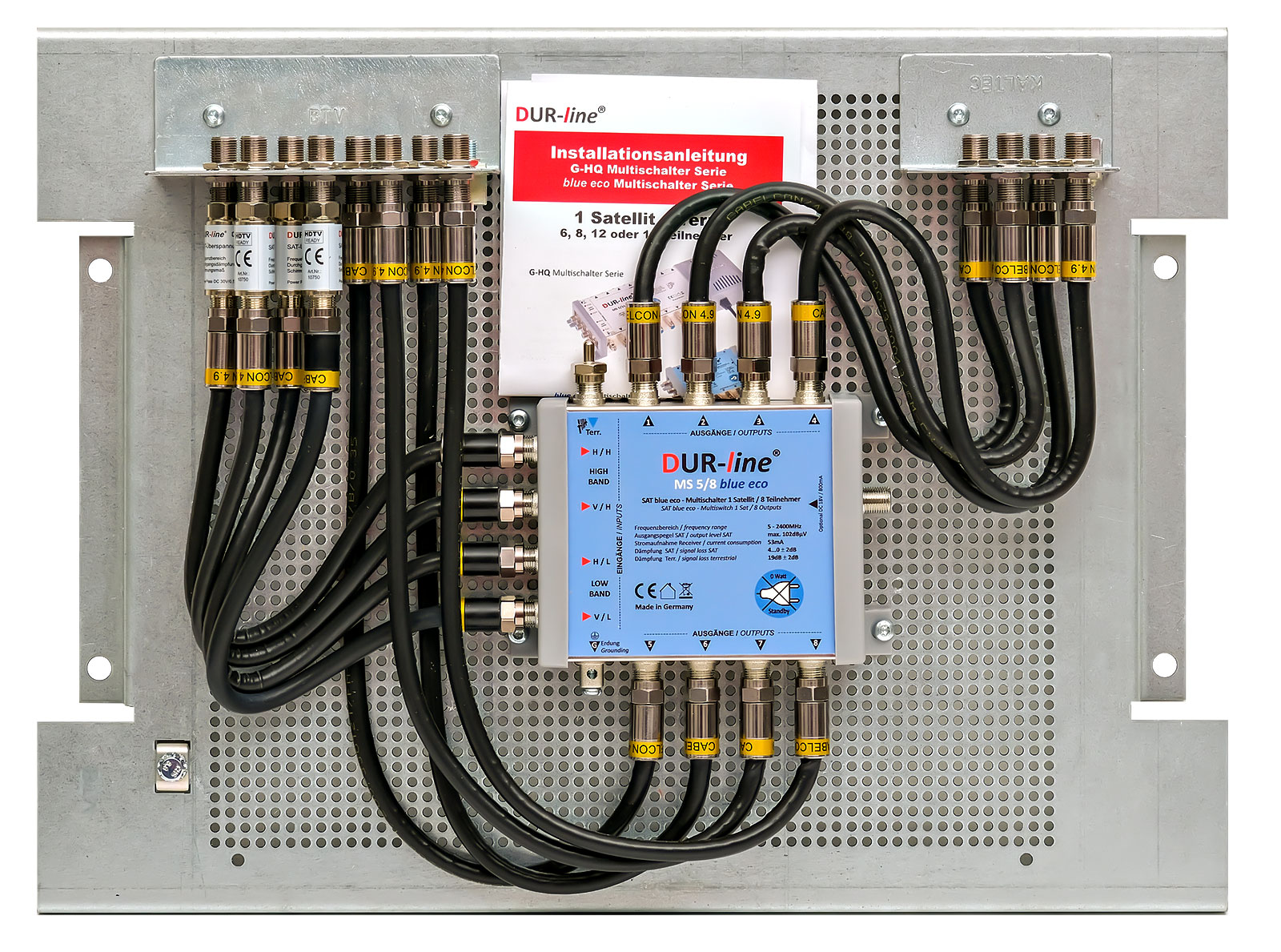

Das Panel wird von uns so wie auf dem Foto abgebildet ausgeliefert. Die Abmessungen vom Montageblech sind 400x300x18mm. Sie können es einfach an der Wand anschrauben. Zusätzlich können wir optional dazu noch einen passenden Schrank liefern.

Potentialausgleich
Die Antennenerrichtungsnormen VDE 0855-… und die Blitzschutznorm VDE 0185-305 sagen zusammengefasst aus: Antennen (SAT-Anlagen) müssen in den Potentialausgleich der Gebäude eingebunden sein und die bei einem Blitzeinschlag in die Antenne auftretenden Ströme müssen sicher in die Erde abgeleitet werden. Alle ankommenden und abgehenden Antennenkabel müssen in den Potentialausgleich eingebunden werden. Dies wurde hier durch Erdungsblöcke/Erdungswinkel realisiert. Alle Komponenten sind mit dem Masseanschluss des Montagebleches verbunden. Das Montageblech muss noch über ein 6mm² Erdungskabel an den Potentialausgleich vom Haus angeschlossen werden.

Warum dieser Aufwand? Haftung im Schadensfall
Stellt man im Schadensfall fest, dass keine ausreichenden Schutzmaßnahmen ergriffen wurden, haftet der Gebäudeeigentümer bzw. der Anlagenbetreiber. Es wird seitens der Staatsanwaltschaft (bei Personenschäden) und/oder der Versicherungen (bei Sachschaden) genau geprüft ob alle notwendigen Schutzmaßnahmen ergriffen wurden.

Zusätzlicher Überspannungsschutz
Die Eingänge vom Multischalter sind hier zusätzlich durch einen Überspannungschutz gesichert.

Multischalter
Hochwertiger Multischalter zum Empfang von einem Satellit und der terrestrischen TV- und Rundfunksignale zur unabhängigen Verteilung auf bis zu 8 Satelliten- Receiver.

In Verbindung mit einem Quattro-LNB können Sie mit diesem Multischalter alle digitalen Programme auf 8 Receivern empfangen. Am terrestrischen Eingang können Sie zusätzlich noch eine UKW-Antenne oder eine komplette terrestrische Antenne anschließen.

Highlights:

• Passend für Quattro oder Quad LNB (wichtig bei bereits bestehenden Anlagen)
• Kein 230 Volt-Anschluss notwendig, Stromversorgung durch Receiver
• 0 Watt im Standby Betrieb
• Auch bei langen Kabelwegen (20-40m) wird kein Netzteil mehr benötigt. Damit ist eine stromunabhängige Installation möglich
• Sehr geringe Durchgangsdämpfung des Sat-Signals
• Maximale Sicherheit, da Kurzschlussfest
• Höchste Signalgüte für jeden einzelnen Teilnehmer
• Frequenzabhängige Verstärkung für lange Kabel
• HDTV-, 3D, HD+-, 4K, UHD und Sky-tauglich
• Hochwertiges Guss-Gehäuse
• Made in Germany

Die neue und energieeffiziente Multischalter-Serie von DUR-line kommt sogar ganz ohne Netzteil aus.
100% Qualität Made in Germany
Mit neuster Technologie ausgestattet überzeugt dieser Schalter durch exzellente Kennlinien sowie einen sehr geringen Stromverbrauch. 0 Watt Verbrauch bei ausgeschaltetem Receiver.
Die Stromversorgung erfolgt über die angeschlossenen Receiver/TV.

Durch frequenzabhängige Verstärkungen wird auch bei langen Kabellängen ein ausgeglichener Pegel erreicht.
Alle Teilnehmer können unabhängig voneinander die volle Programmvielfalt eines Satelliten nutzen.

Technische Daten:
Stromversorgung: über Receiver (optionaler Anschluss für 18V Netzteil vorhanden)
Eingänge: 4 x SAT (F-Buchse), 1 Terr. (F-Buchse)
Ausgänge: 8
Impedanz: 75 Ohm / F-Buchse
Frequenzbereich SAT: 950 - 2400MHz
Frequenzbereich terrestrisch: 5 - 862MHz
Rückkanal 5 - 65MHz
LNB Versorgungsspannung: 18V (DC)
Max. Ausgangspegel SAT: 101dBµV (IMD3 35dB)
Stromaufnahme mit Quattro LNB: 43mA
Stromaufnahme mit Quad LNB: 53mA
Auskoppeldämpfung SAT: 4...0 dB +/-2dB
Auskoppeldämpfung terrestrisch: 19 dB +/-2dB
Schaltbefehle: 13/18V, 0/22kHz
Arbeitstemperaturbereich: -20 bis +70°C
Verpackungsabmessungen: 13,5 x 11,5 x 4cm
Verpackungsgewicht: 350g

Stern-Hinweis:

* Magazin: SAT Empfang 2.2019; Ergebnis: 1,2 Oberklasse;; Im Test: DUR-line MS 5/x blue eco; www.satempfang-magazin.de
